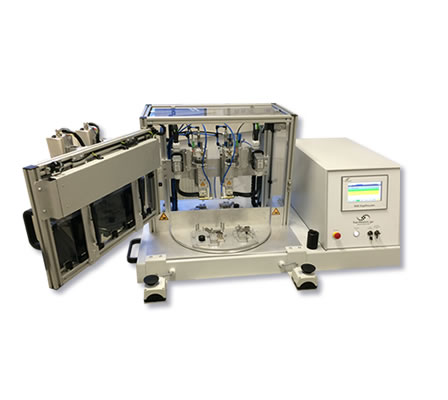

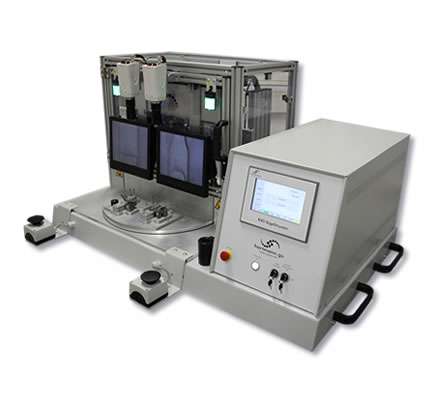

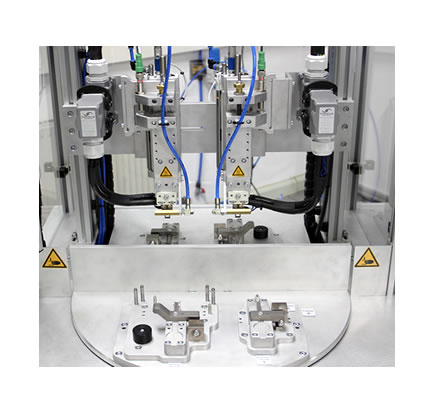

XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation. Die zu lötenden Komponenten (mehrfach Litzenlötung von Adern unterschiedlicher Querschnitte) werden von dem Bügellötprozess von der Bedienperson gefluxt. Dazu wird die Leiterplatte in der rechts angeordneten Fluxstation manuell in Position gebracht, das Flussmittel-Sprühventil wird mit einer Schrittmotorachse über der Lötstelle entlang bewegt, die „gefluxte“ Leiterplatte kann wieder entnommen werden und in den Werkstückträger eingelegt werden. Der Fluxprozess dauert in der Regel weniger als eine Sekunde und die Leiterplatte wird während dieser Zeit von der Bedienperson gehalten. Wird die Position der Leiterplatte während des Flussmittelauftrages verändert, erfolgt eine Fehlermeldung. Die Bauteilaufnahme positioniert die Fügepartner und die Bedienperson kann die Ausrichtung der Vielzahl an Litzen auf den Lötpads über das Kamerasystem kontrollieren und gegebenenfalls einzelne Litzenpositionen manuell korrigieren. Für den automatisch ablaufenden Lötprozess wird der Drehteller mittels Zweihandauslösung in die Anlage eingedreht. Linksseitig der Anlage befindet sich die Flussmittelbevorratung in einem Tanksystem.
- XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation - Bedienung und Parametrierung über farbiges Touch Bedienfeld. - Der Fluxprozess dauert in der Regel weniger als eine Sekunde
